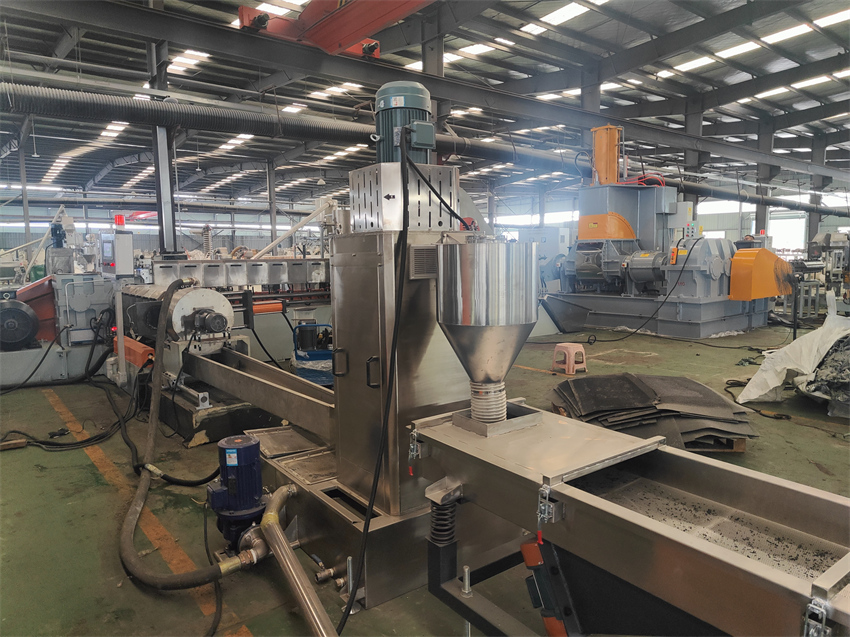

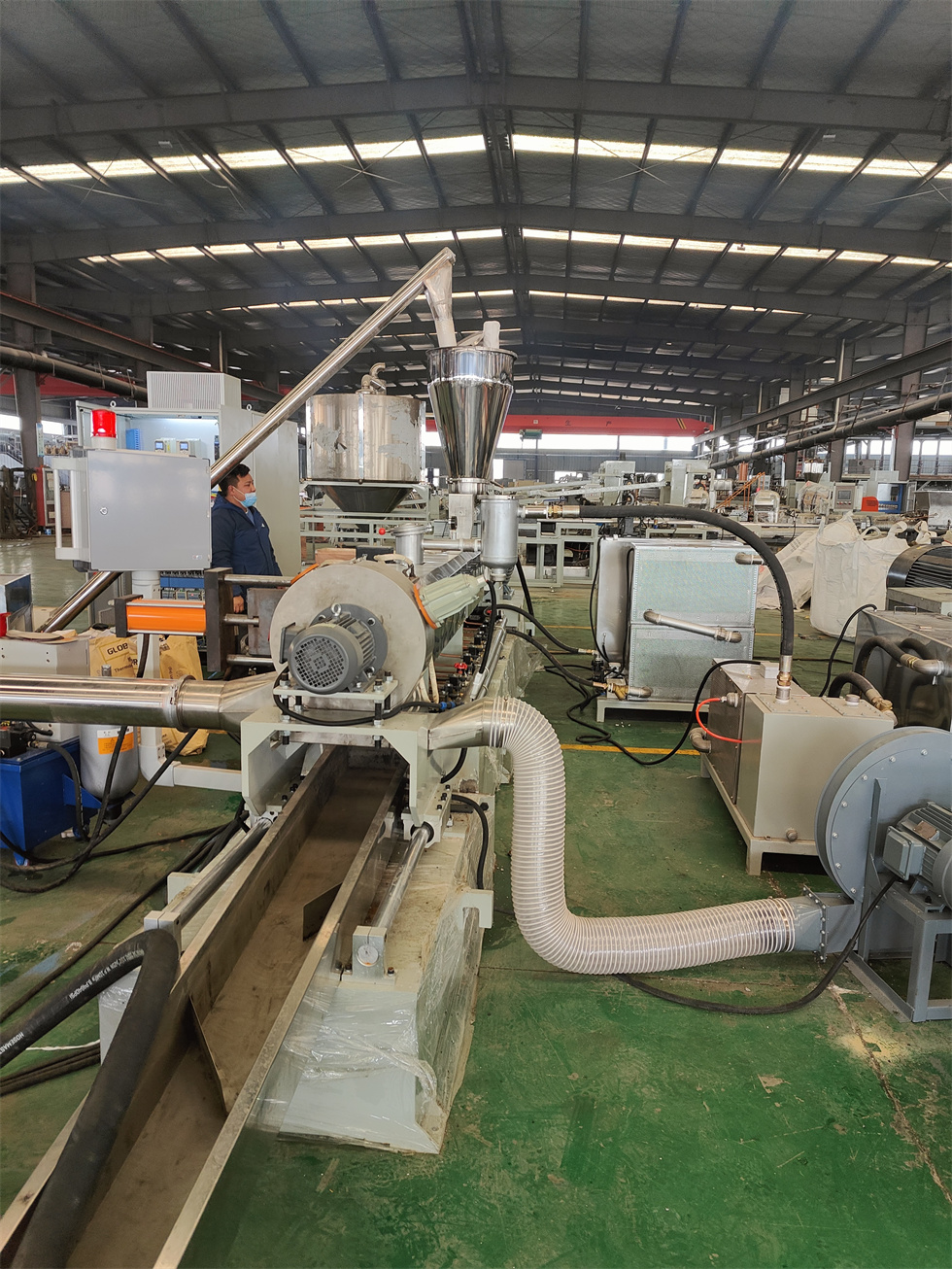

雙螺桿水環造粒機_JDL_雙螺桿水環造粒機JDL-65D雙螺桿水環造粒機組一、系統機組技術參數Ⅰ、機器顏色:主機為公司標色；電柜為電腦色Ⅱ、造粒工藝：200升高混機-----鋼結構（客戶自備）-----雙螺桿計量式喂料（加大）——-JDL-65D雙螺桿擠出機----——液壓板式換網（通水溫控）——水環熱切模頭------水泵-----離心脫水機------2.5米加長振動篩--------風冷成品料倉------噸袋自動稱重系統----主機采用：PLC控制Ⅲ、作業物料：PE輻照交聯料    產    量：200-300公斤/小時（作業條件不同，產量稍有不同）

二、機組配置（一）200升高混機   1）200升高混機，電機功率：45KW,“杰特或羅賓康”變頻調速器（二）雙螺桿喂料系統1)雙螺桿喂料機； 電機功率：1.5kw；“杰特或羅賓康”變頻調速器；料斗加大（三）JDL-65D雙螺桿擠出機 1、高扭矩減速箱D型.高扭減速箱，減速及扭矩分配部分合為一體，結構緊湊；輸出軸轉速：600rpm；輸入軸轉速：1480rpm；滾針軸承選擇日本“IKO”，軸承減速扭矩分配系統的徑向軸承均為日本NSK軸承；齒輪采用優質合金材料，精度按ISO1328-1995圓柱齒輪精度制造，齒輪全部采用滲碳淬火硬齒面。采用專用磨齒軟件對齒輪進行齒廓修整，保證齒輪強度，齒向載荷均勻，強度高，噪音低，振動低；潤滑油型號為：150#中負荷齒輪油（油品需客戶自購） 2 .齒輪箱冷卻系統1)減速箱冷卻系統；油泵功率：1.1kw；采用板式冷卻器，3平方3、主機1）交流電機；功率：75kw采用：“蒙特或杰特”永磁電機，比普通電機節能：10%-15% 變頻器采用：杰特或羅賓康變頻調速器4、螺桿:特殊螺桿1）直徑：φ62.4mm；長徑比44:1；螺桿為積木式結構；分為輸送螺塊、混煉螺塊、捏合螺塊以及反旋螺塊；螺桿組件串聯式排列組合；2）芯軸：采用高韌性、高抗彎、高強度的優質合金鋼40CrNiMoA，調質硬度HB300-350；螺紋元件與芯軸為漸開線聯接；強度高，承載負荷大，拆裝組合方便；3）螺紋元件材質為優質高速工具鋼6542，高溫真空淬火熱處理；整體硬度：HRC60-64；螺桿元件通過加工中心制作，由曲面成型磨加工；5、料筒1）材質：45#鋼為基體，∞內孔采用優質雙合金襯套；共十一節，L=240mm/節，第一節筒體為進料筒體，第六十節筒體為自然排氣其余筒體為閉口筒體；筒體采用軟水冷卻；2）加熱區段：進料區不加熱，采用優質鑄鋁加熱器。6、水循環冷卻系統1）水泵泵電機功率：0.75kw；自動控水電磁閥；手動閥用銅閘閥控制；加大水流量，2）不銹鋼冷卻水箱，水箱里面帶凈化功能，板式熱交換器2個,每個3平方3）不銹鋼水箱必須要放-30度防凍液（防凍液乙二醇）7、液壓板式換網： 通水冷卻1）換網器，板式過濾自動換網器，流量截面為圓形；2）液壓缸、液壓站等一套，采用YA-N46抗磨46#液壓油；（油品需客戶自行采購）8、水環機頭裝置：150型1) 熱電偶與壓力傳感器分開安裝，分別用于檢測溫度和壓力（四）水環模面熱切輔機系統1）水環模面熱切造粒機：4級電機，功率1.5kw；熱切刀一套、電機聯軸器一件,“杰特或羅賓康”變頻調速器器2）水環切粒罩：臥式，不銹鋼材質；一件；推拉式結構;帶剎車裝置;熱切罩與機頭分離開有足夠空間;操作方便;水環切粒罩與法郎為一體式;3）水泵一臺，功率3kw；加大型導流槽：不銹鋼材質， 4）離心脫水機：一臺，電機功率7.5kw，加大型水箱為優質不銹鋼材質；5）加長振動篩：一臺，L=2.5m，電機采用:震動專用電機;震動量可以調節大小:電機功率率:0.55KW兩臺;振動篩篩網采用三層分離物料;大孔直徑φ8mm，小孔直徑φ2.5mm，不銹鋼材質，振動篩出廠時；振動量調節到最?。?/font> 6）風吹成品料倉：一套，1m料倉一件，不銹鋼材質；采用φ130mm不銹鋼管聯接；4kw物料輸送風機；（五）噸袋自動稱量系統1）中間料倉一件，優質不銹鋼材質；自動稱料系統：1套，傳感器：大洋傳感器、2) 高精度和準確性：能夠提供精確的重量測量，減少誤差。稱重系統達到設定重量后，閥門自動關閉，并報警，提醒工人過來更換噸袋3）實時記錄每天生產數量，減速工人勞動強度水口料造粒代加工  http://www.5yxyx.com/xingyedongtai/2022-12-07/264.html
