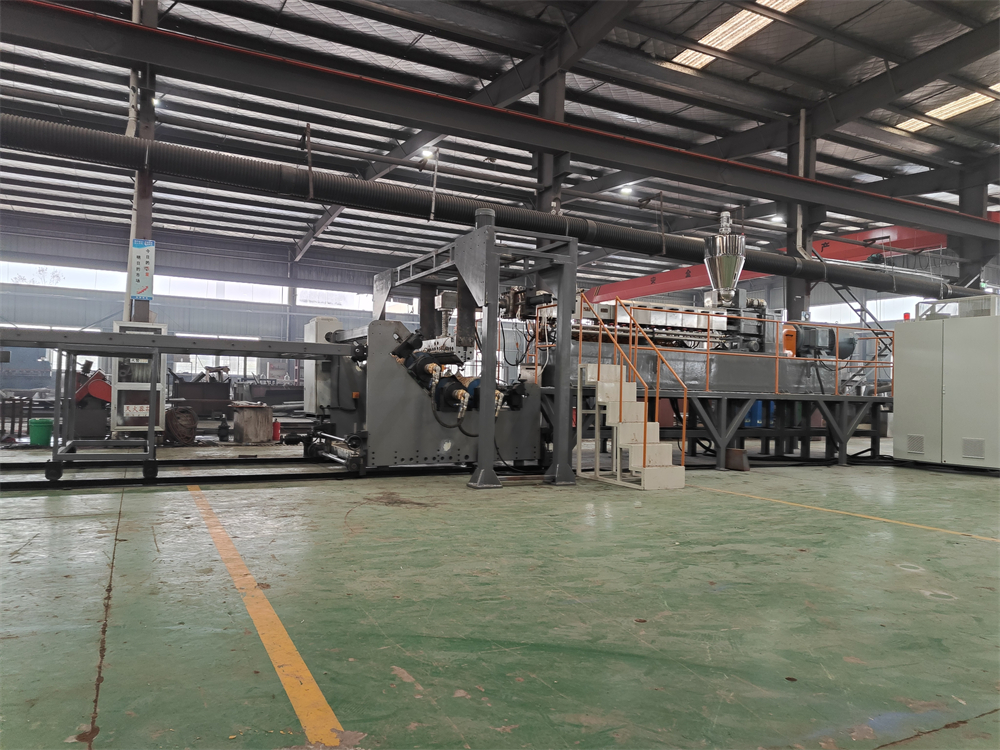

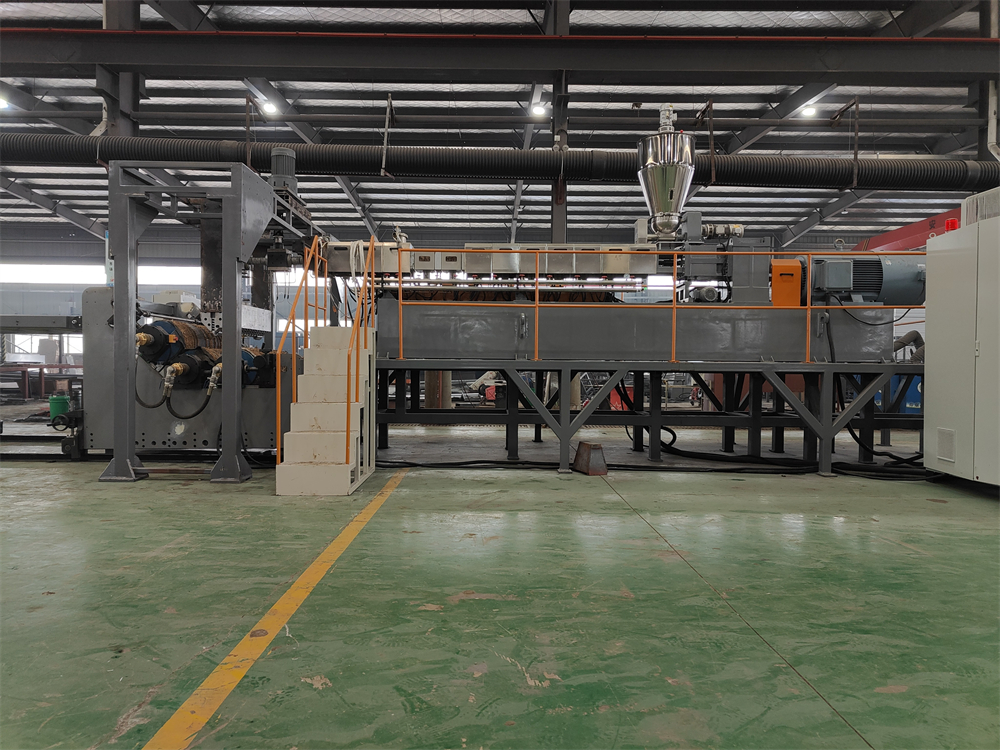

片材擠出代加工_片材擠出代加工_玖德隆JDL-75D雙螺桿片材生產線一、系統機組技術參數Ⅰ、機器顏色:主機為:公司標色;電柜為:電腦色;防護罩:黃色Ⅱ、擠出工藝:雙螺桿計量式喂料——-JDL-75D雙螺桿擠出機---——液壓板式換網——液壓板式換網系統------片材擠出模具-----三輥壓光------三輥冷卻系統----托----冷卻牽引-----切邊裝置-------計米器------在線剪板機------下料平臺-------主機采用:片材擠出代加工PLC控制Ⅲ、加工物料:TPE TPR片材 要 求:制品寬度:2100mm 制品厚度:1-3mm產 能:500~700公斤/小時 注意事項:取決于客戶的配方、工藝、生產條件設備特點:這套設備是環保型;整套設備不需要接外循環水系統;自帶循環冷卻統是我公司專利產品,(發明專利號:CN201911312134.6)1.最大好處:主機0水排放;無水污染;環保好過2.齒輪箱冷卻采用:采用環保冷卻系統(環保型:發明專利號:CN201911312134.6)不需要接外循環水冷卻,不用徘外水;采用閉環循環系統,不用擔心長時間使用水冷卻會產生水垢把冷卻器堵住,導致齒輪箱損壞3.主機水箱冷卻系統采用:采用環保冷卻系統(環保型:發明專利號:CN201911312134.6)不需要接外循環水冷卻,不用徘外水;采用閉環循環系統, 4.真空泵采用環保冷卻系統(環保型:發明專利號:CN201911312115.3)不需要接外循環水冷卻,不用徘外水;采用閉環循環系統,節約水成本:2.2KW真空泵是每小時用水量是:0.25立方,24小時*0.25立方*300天* 3元水費=5400元水費/年5.節能:普通筒體筒體冷卻;例如:第5區溫度超高;這是電子閥導通;第5區冷卻回水就會影響第六區和第四區的溫度下降;就會導致第四六區加溫;這種情況會一直循環出現;導致電費浪費;我們現在采用環保型就徹底解決這個問題;我們設備比同類設備節能:10-15%電費二. 技術配置(一)雙螺桿喂料系統1)雙螺桿喂料機; 電機功率:1.5kw;“三晶”變頻調速器器;2)料斗里加V型攪拌;電機功率:0.55KW,轉速1-2轉/分鐘(二)片材擠出代加工JDL-75D雙螺桿擠出機 1、高扭矩減速箱高扭減速箱,減速及扭矩分配部分合為一體,結構緊湊;輸出軸轉速:500rpm;輸入軸轉速:1480rpm;滾針軸承選擇日本“IKO”,軸承減速扭矩分配系統的徑向軸承均為日本NSK軸承;齒輪采用優質合金材料,精度按ISO1328-1995圓柱齒輪精度制造,齒輪全部采用滲碳淬火硬齒面。采用專用磨齒軟件對齒輪進行齒廓修整,保證齒輪強度,齒向載荷均勻,強度高,噪音低,振動低;潤滑油型號為:150#中負荷齒輪油(油品需客戶自購)2)減速箱冷卻系統;油泵功率:1.1kw;采用環保風冷卻系統(環保型:發明專利號:CN201911312134.6)不需要接外循環水冷卻,不用徘外水;采用閉環循環系統 3、主機1)交流電機;功率:132kw;“利多”六級電機“三晶或羅賓漢”變頻調速器4、螺桿:特殊螺桿1)直徑:φ71mm;長徑比48:1;螺桿為積木式結構;分為輸送螺塊、混煉螺塊、捏合螺塊以及反旋螺塊;螺桿組件串聯式排列組合;2)芯軸:采用高韌性、高抗彎、高強度的優質合金鋼40CrNiMoA,調質硬度HB300-350;螺紋元件與芯軸為漸開線聯接;強度高,承載負荷大,拆裝組合方便;
3)螺紋元件材質為優質高速工具鋼6542,高溫真空淬火熱處理;整體硬度:HRC60-64;螺桿元件通過加工中心制作,由曲面成型磨加工;5、料筒1)材質:45#鋼為基體,∞內孔采用優質雙合金襯套;共十二節,L=290mm/節,第一節筒體為進料筒體,第六為自然排氣;第十節筒體為抽真空;其余筒體為閉口筒體,筒體采用軟水冷卻;2)加熱區段:進料區不加熱,其他采用優質鑄鋁加熱器。6、水冷卻系統1)水泵泵電機功率:3kw;自動控水電磁閥;手動閥用銅閘閥控制;加大水流量,2)采用環保風冷卻系統(環保型:發明專利號:CN201911312134.6)不需要接外循環水冷卻,不用徘外水;采用閉環循環系統 7水循環真空泵,功率:2.2KW,真空泵采用環保冷卻系統(環保型:發明專利號:CN201911312115.3)不需要接外循環水冷卻,不用徘外水; 8、液壓板式換網: 1)換網器,板式過濾自動換網器,流量截面為圓形;2)液壓缸、液壓站等一套,采用YA-N46抗磨46#液壓油;(油品需客戶自行采購)片材擠出代加工(三)片材模具:出料有效寬度2250mm;制品寬度2100mm;制品厚度1-3mm,單邊堵頭450mm模頭材料:P20鋼材,采用不銹鋼加熱棒;模頭流面鍍硬鉻處理。雙螺桿造粒代加工 http://bshyt.com/chanpinanli/2022-04-22/258.html
